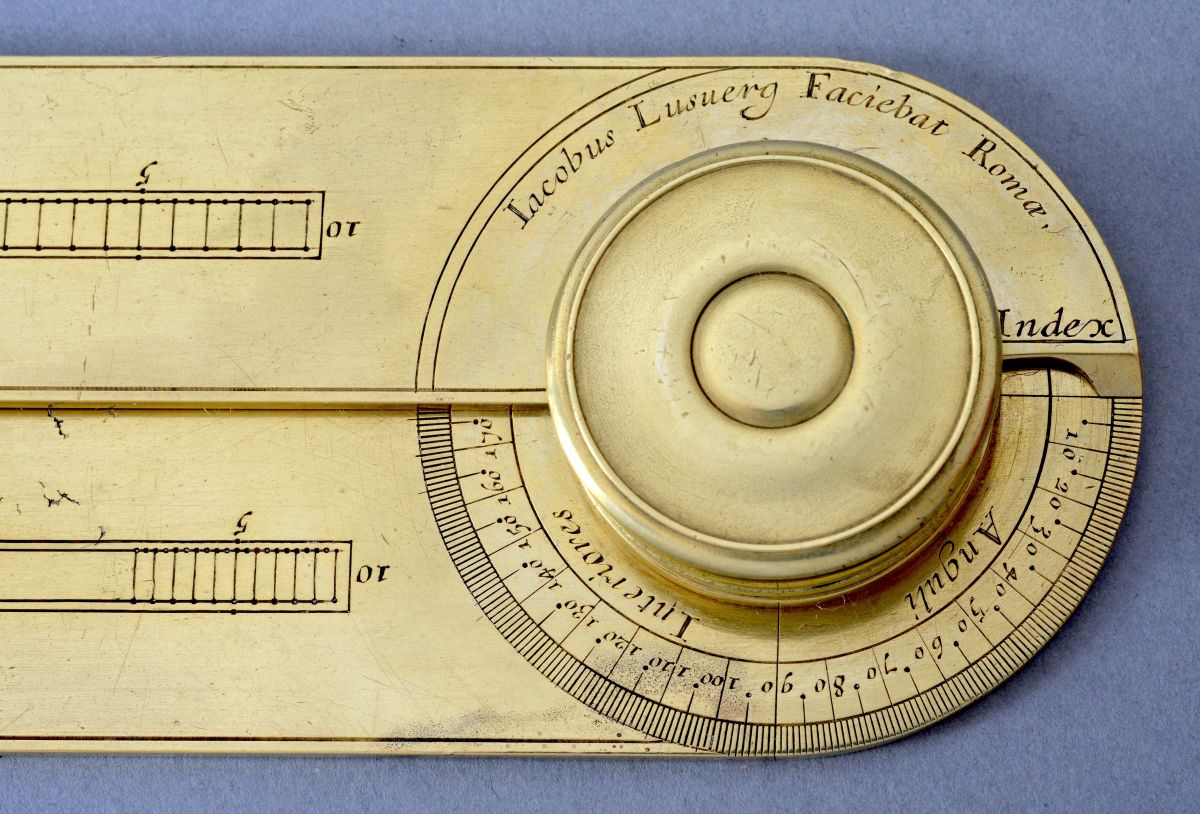

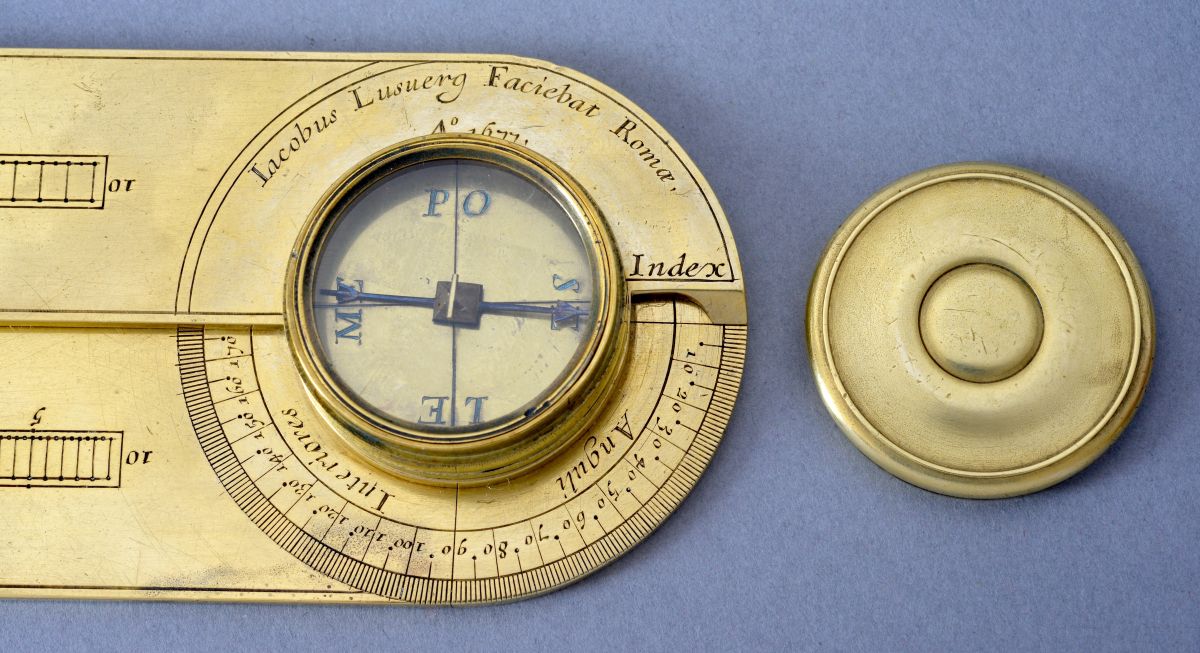

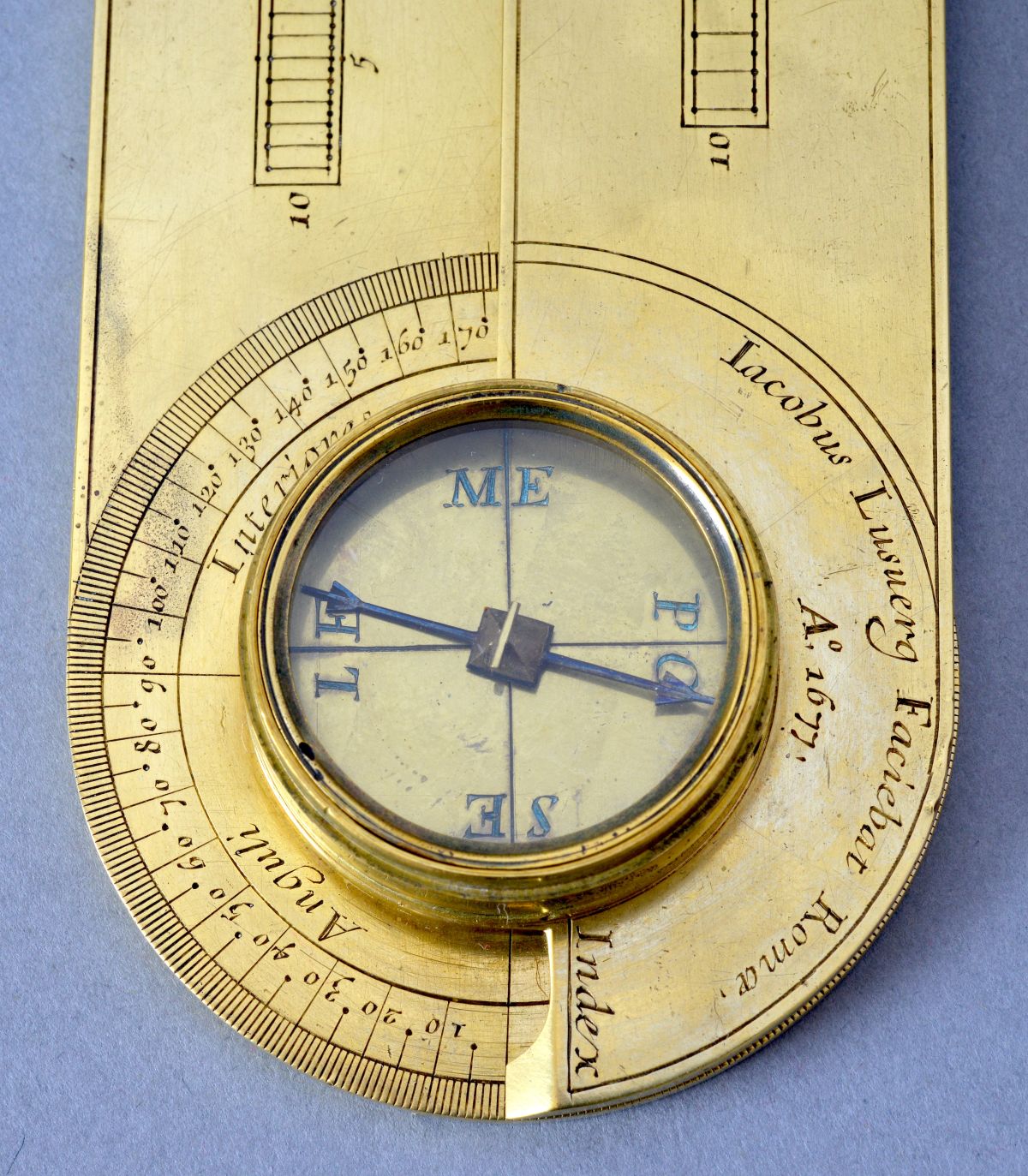

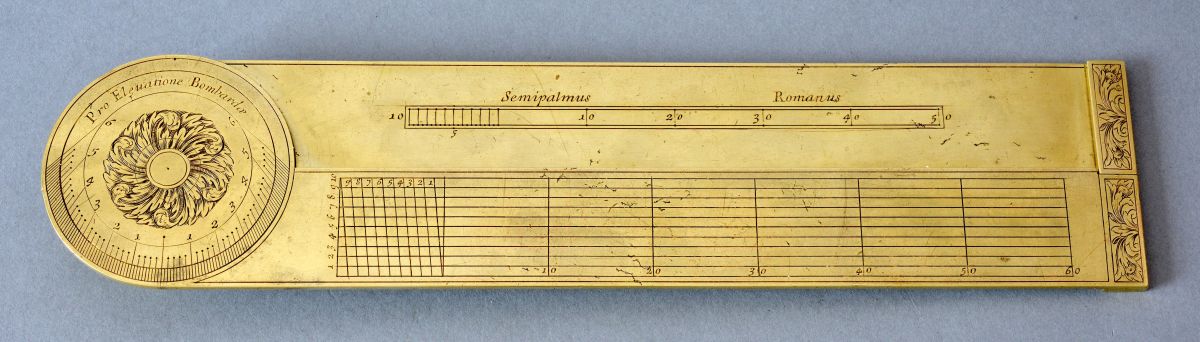

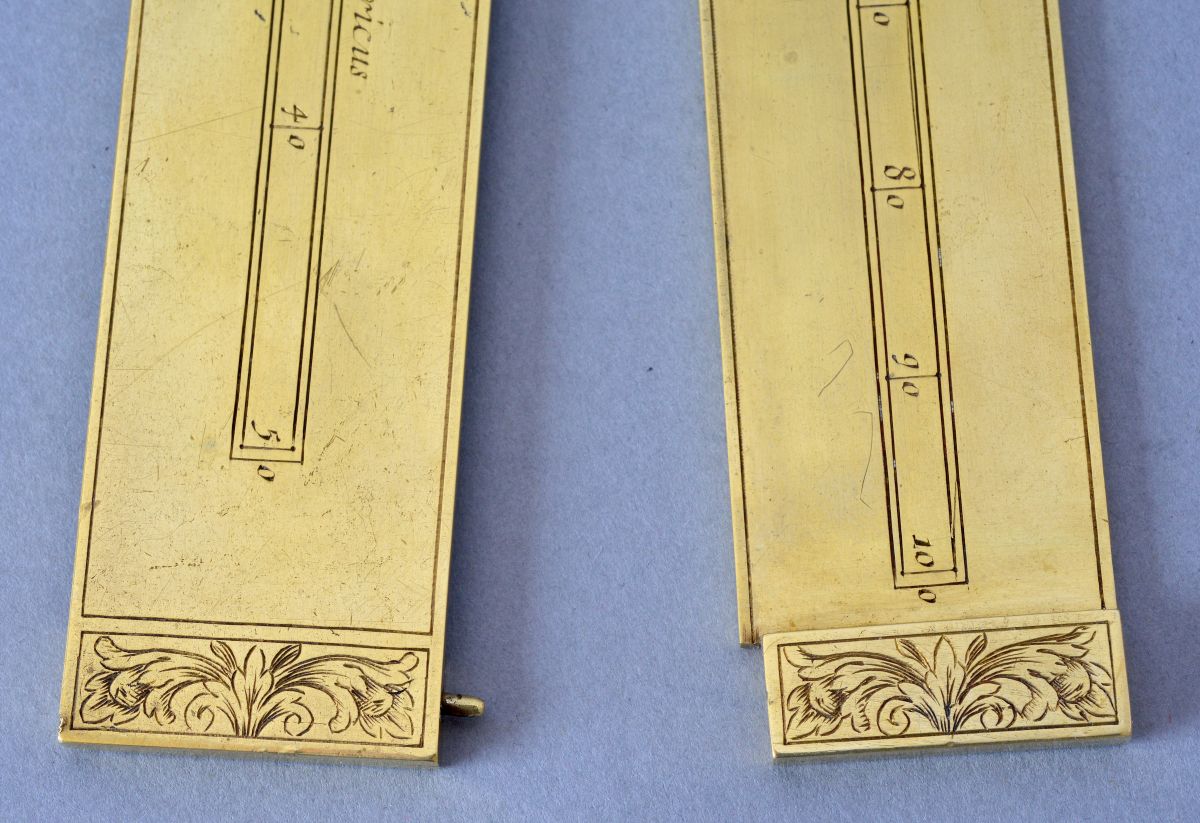

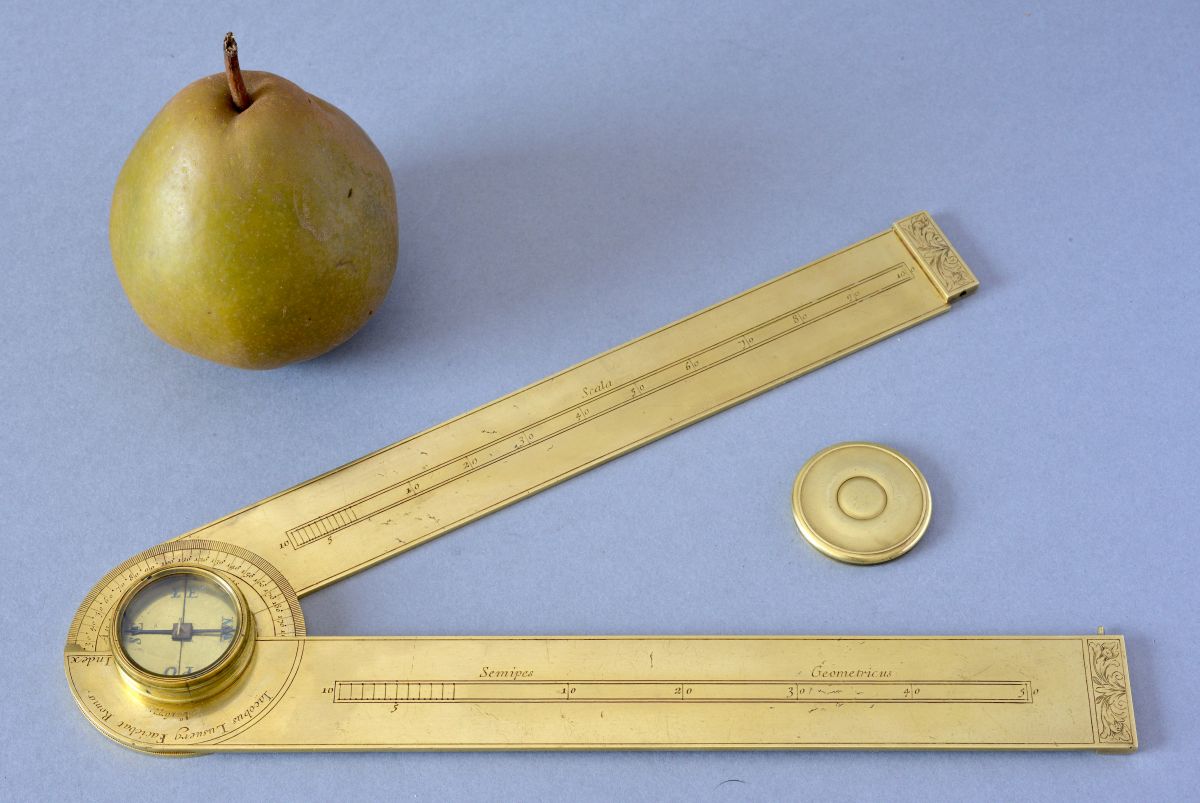

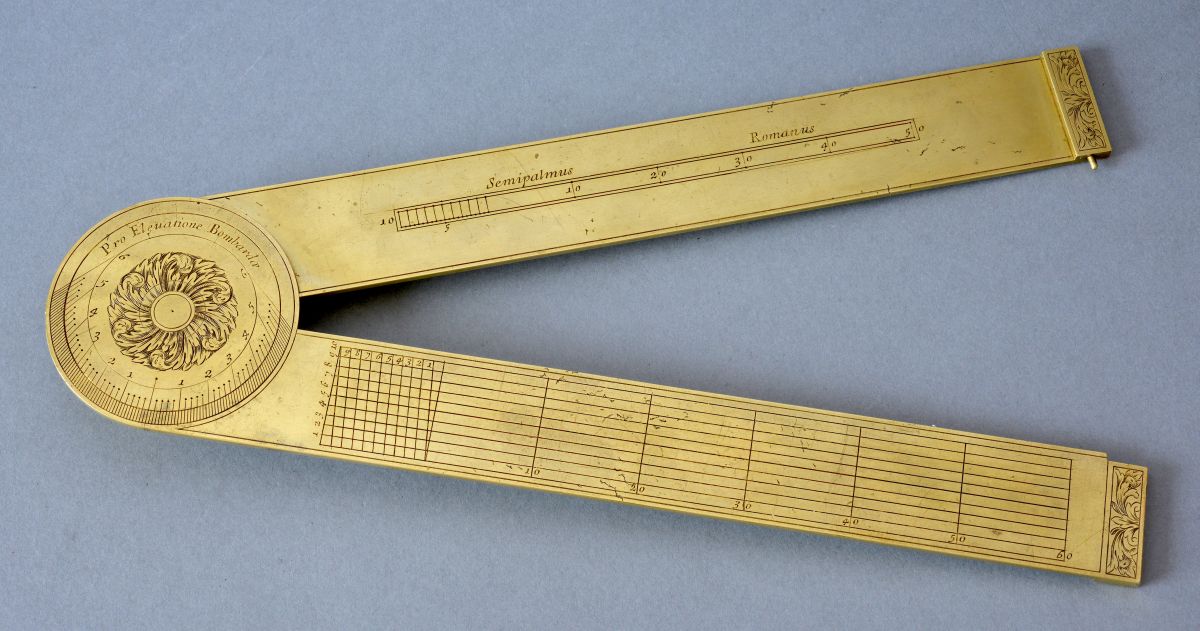

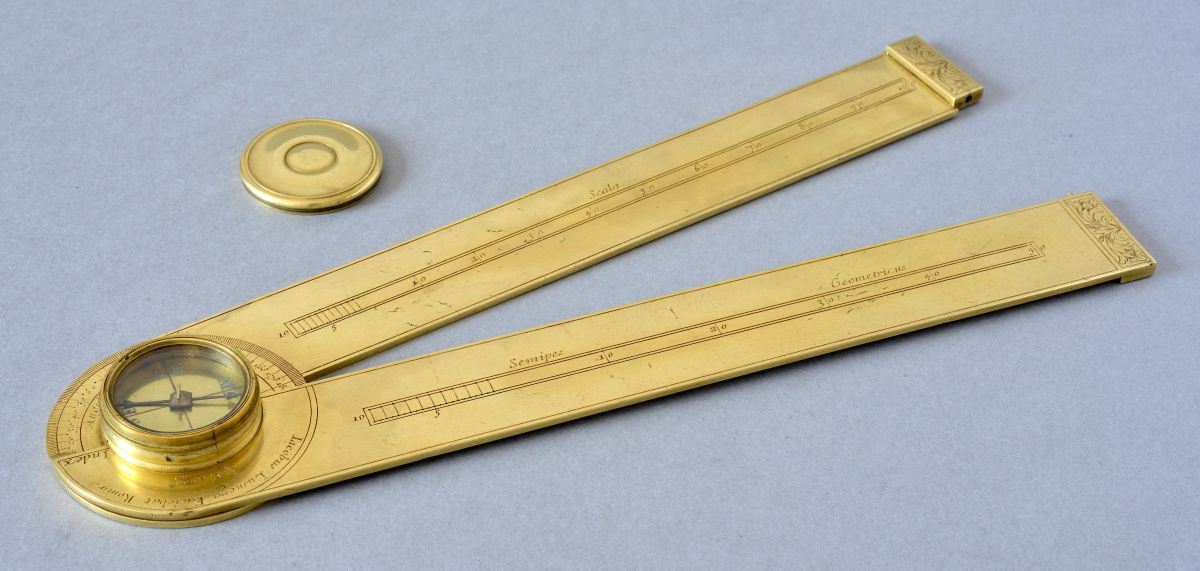

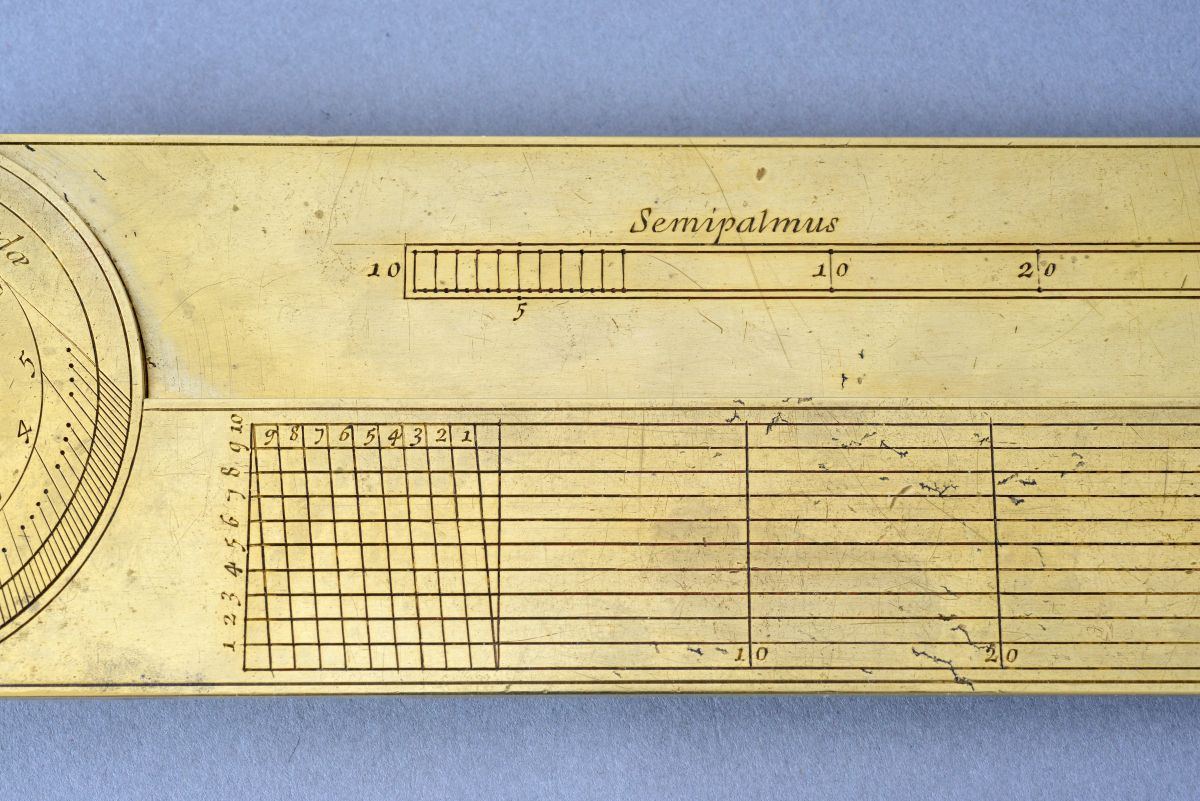

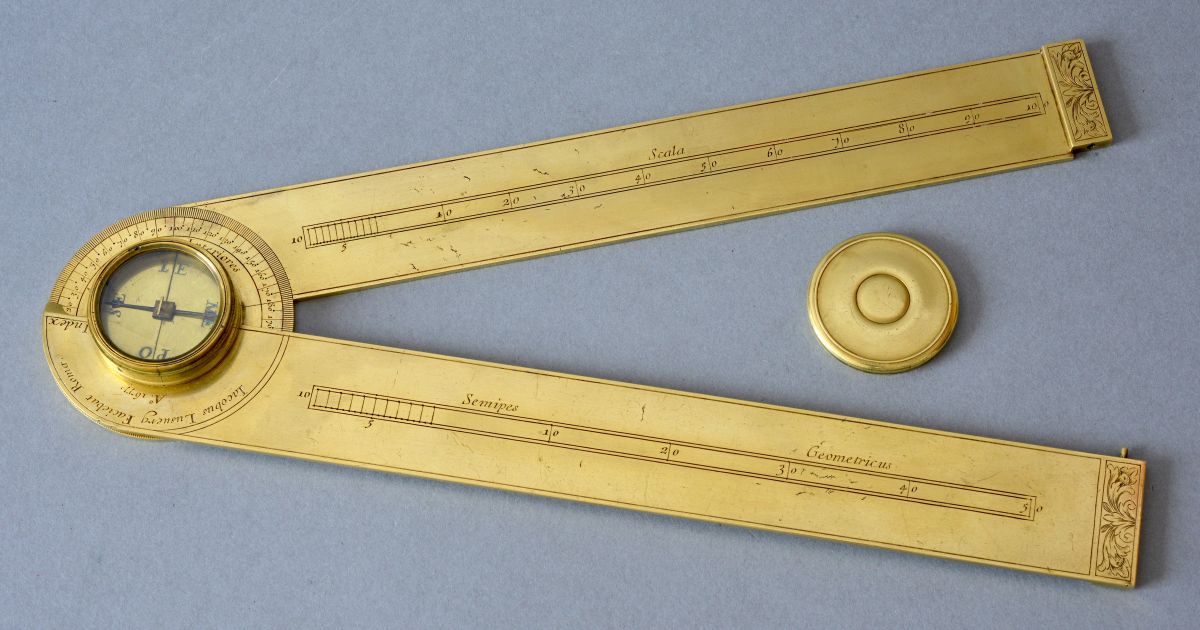

Rarissime règle d'arpenteur militaire en laiton à deux bras mobiles pivotant autour d’une charnière plate supportant une boussole. Les extrémités des bras se terminent par des butées décorées et le dessous de la boussole est orné d’une superbe rosace. Les deux faces de l’instrument sont gravées d’échelles et l’instrument est signé « Iacobus Lusuerg Faciebat Romae A.° 1677. ».

L’un des très rares compas d’artilleur connus réalisés par les Lusuerg, et, à notre connaissance, le second attribué à Jacobus Lusuerg, également le plus ancien répertorié. Il se distingue par une exécution exceptionnelle, avec des gravures d’une grande finesse et une charnière parfaitement ajustée. Il appartenait probablement à un nécessaire d’artilleur ou d’ingénieur militaire, à l’image d’exemplaires conservés au Science Museum de Londres et au Museo Galileo de Florence.

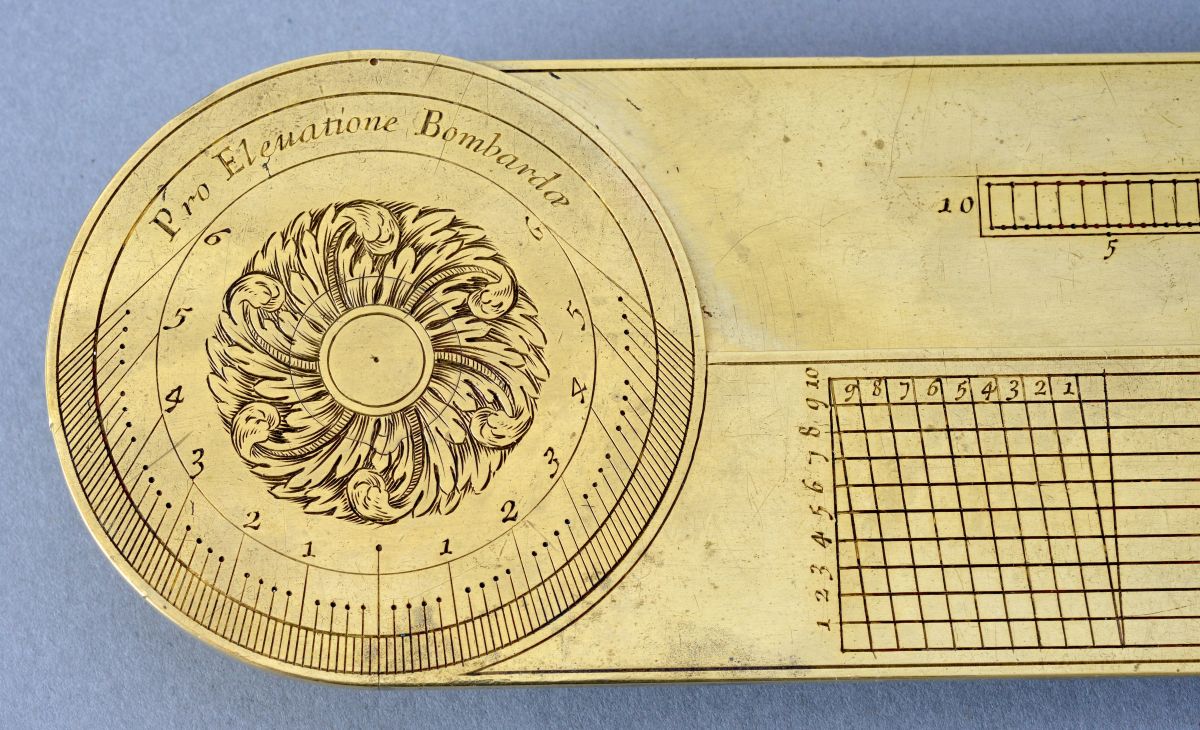

Nota : Cette règle était utilisée pour l’arpentage militaire et la balistique, notamment pour le réglage de l’inclinaison des canons. L’inscription « Pro Eleuatione Bombardæ » signifie « pour l’élévation de la bombarde », c’est-à-dire le réglage de l’angle du canon. Le dispositif permettait de déterminer la portée du tir en fonction de l’angle d’élévation, mesuré à l’aide d’un quadrant ou d’une hausse d’artillerie. Les calculs étaient effectués avec un compas de proportion, tandis qu’un calibre servait à mesurer le diamètre du projectile.

Références :

1) Au Science Museum, Londres dans le coffret d’instruments de mathématiques et de dessin en laiton signés « Dominicus Lusuerg F. Romae 1701 », (inv. 1976-637) il y a un compas d’artilleur similaire au nôtre mais plus tardif (1701) et signé de Dominicus Lusuerg.

2) Au Museo Galileo, Florence dans la boîte d’instruments de mathématiques en laiton et acier (inv. 243, 244, 247), provenant des collections Médici, la plupart des instruments sont signés « Dominicus Lusuerg F. Romae 1710 », ainsi que deux instruments signés par son grand-père, Jacobus Lusuerg. Dans ce coffret il y a un instrument, variante du nôtre, doté de pinnules de visée et d’une rotule de fixation pour un usage topographique.

3) Au Museo Galileo, Florence dans la boîte d’instruments de mathématiques en laiton et acier, (inv. 639, 640, 673, 703), provenant des collections Médicis, la majorité des instruments est signée « Dominicus Lusuerg F. Romae 1710 » et deux, plus anciens, sont signés Jacobus, dont un compas d’artilleur identique au nôtre, signé « Iacobus Lusuerg Fā Romæ », non daté.

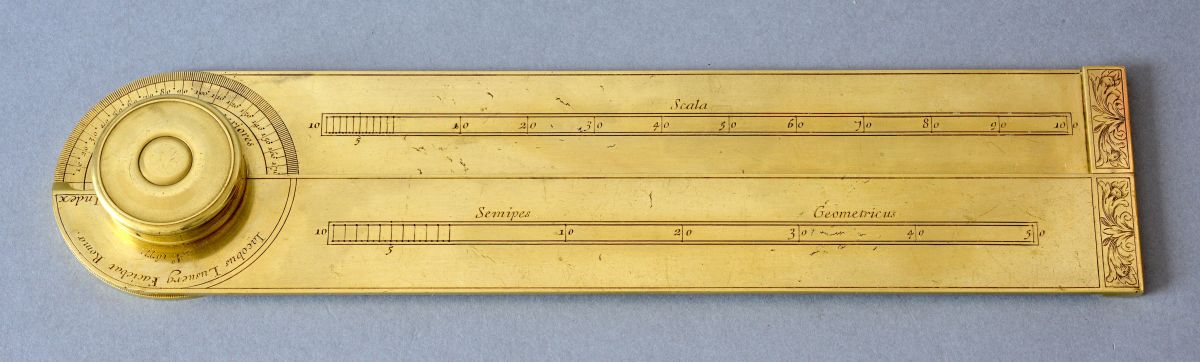

Dimensions : longueur de 22,5 cm x largeur de 5,1 cm x hauteur de 1,4 cm (fermé)

Italie, Rome daté 1677.

Référence : D ex M

Prix et photos supplémentaires sur demande.
