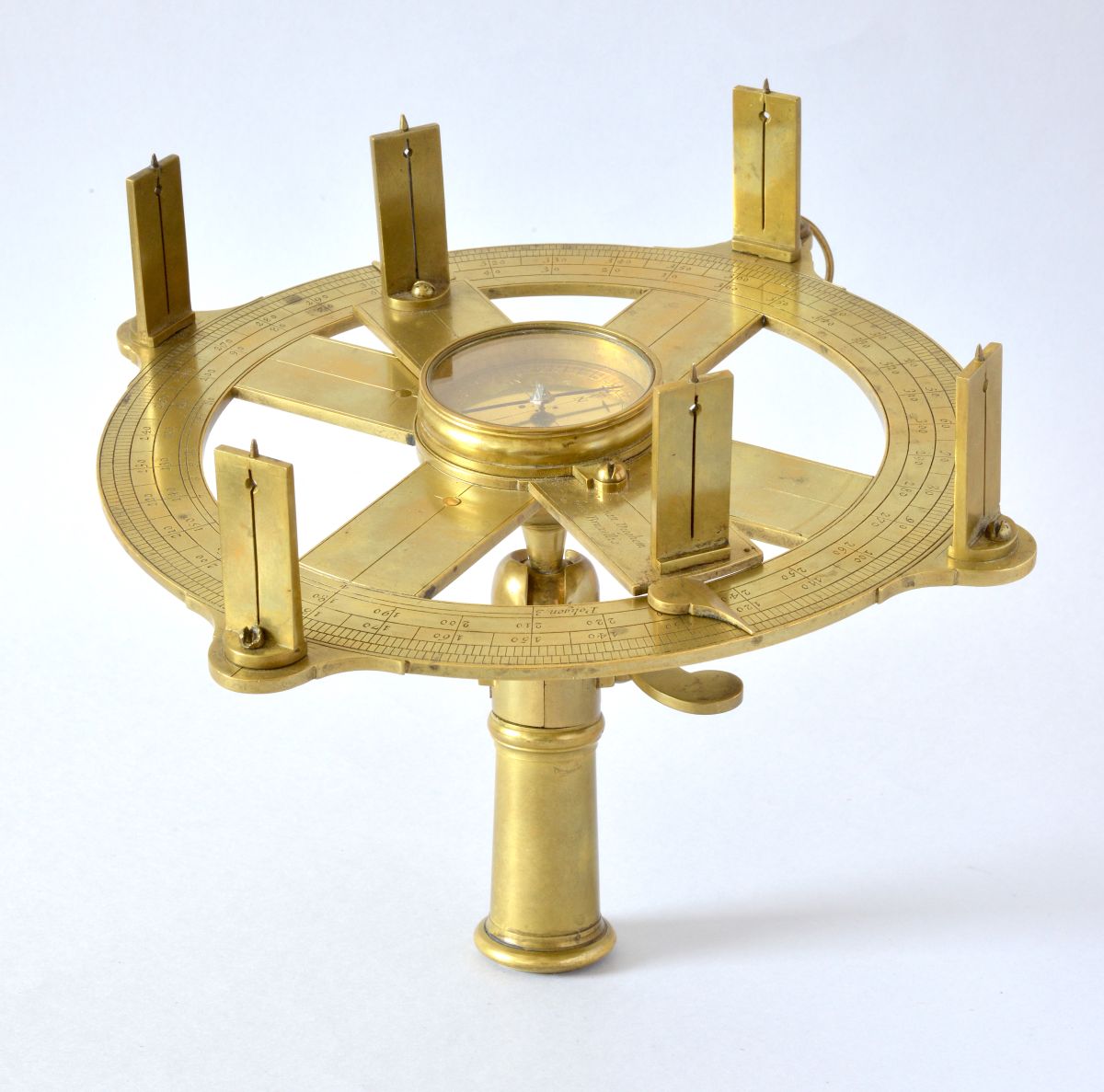

Exceptionnel cercle entier signé "Fran. Van Dieghem fecit Bruxellis" en laiton.

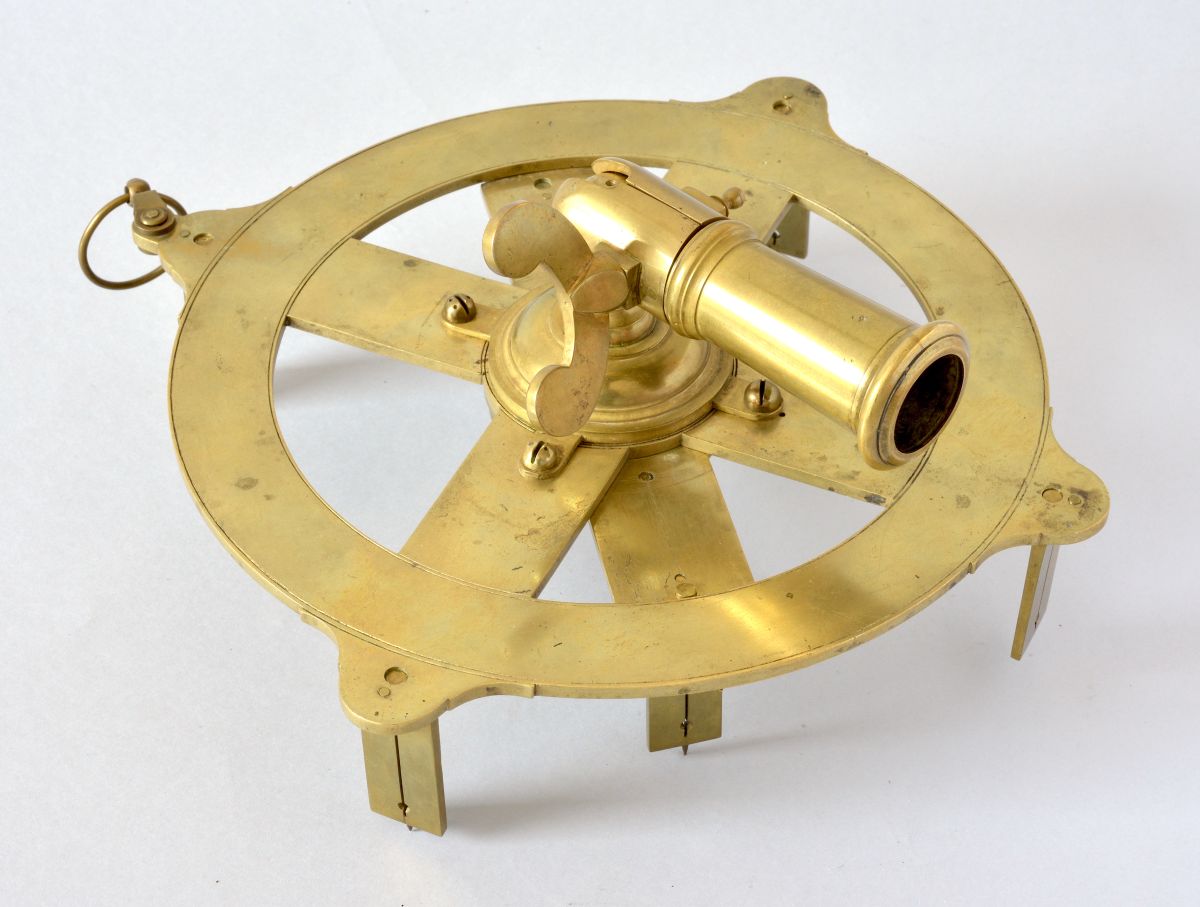

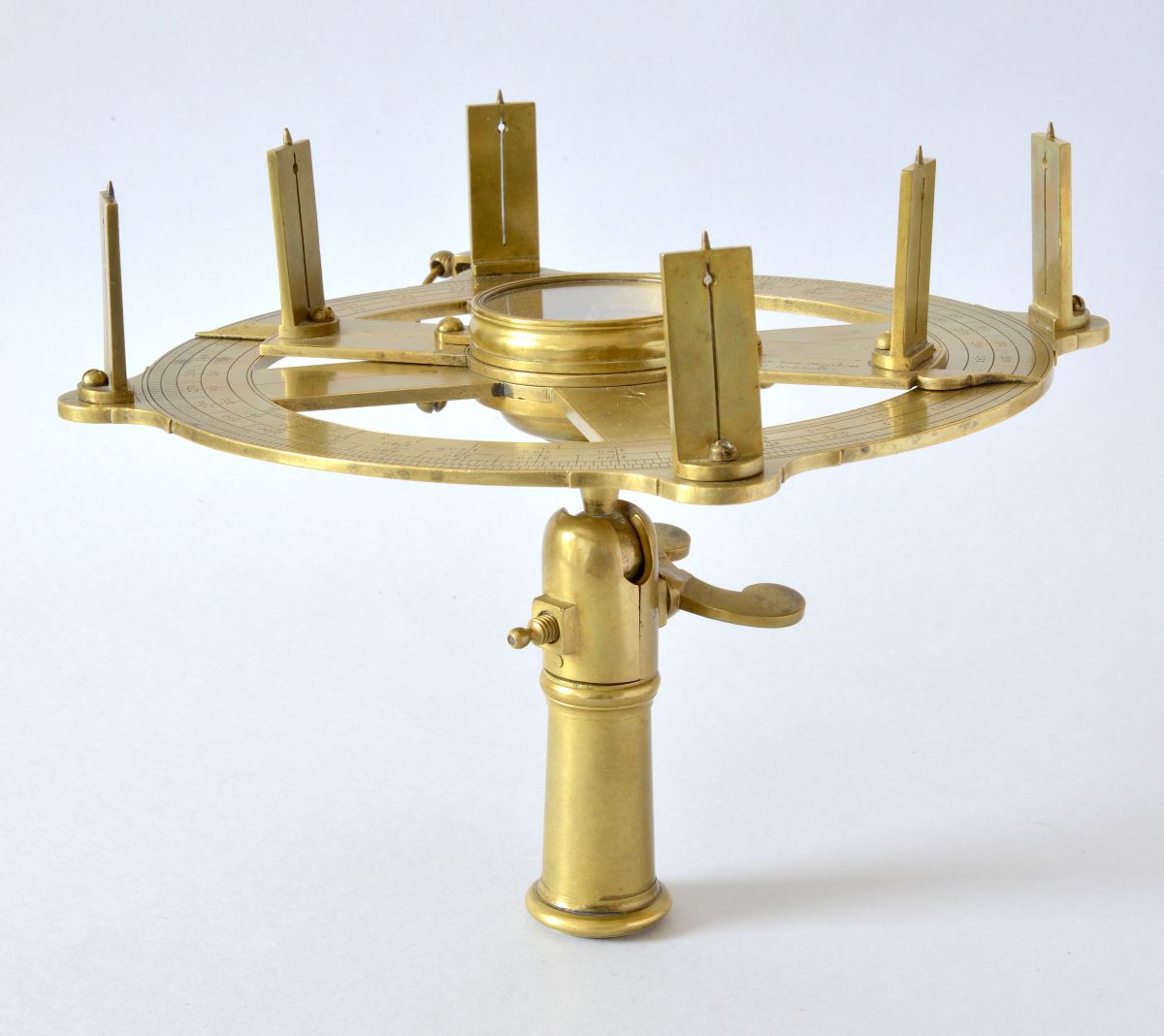

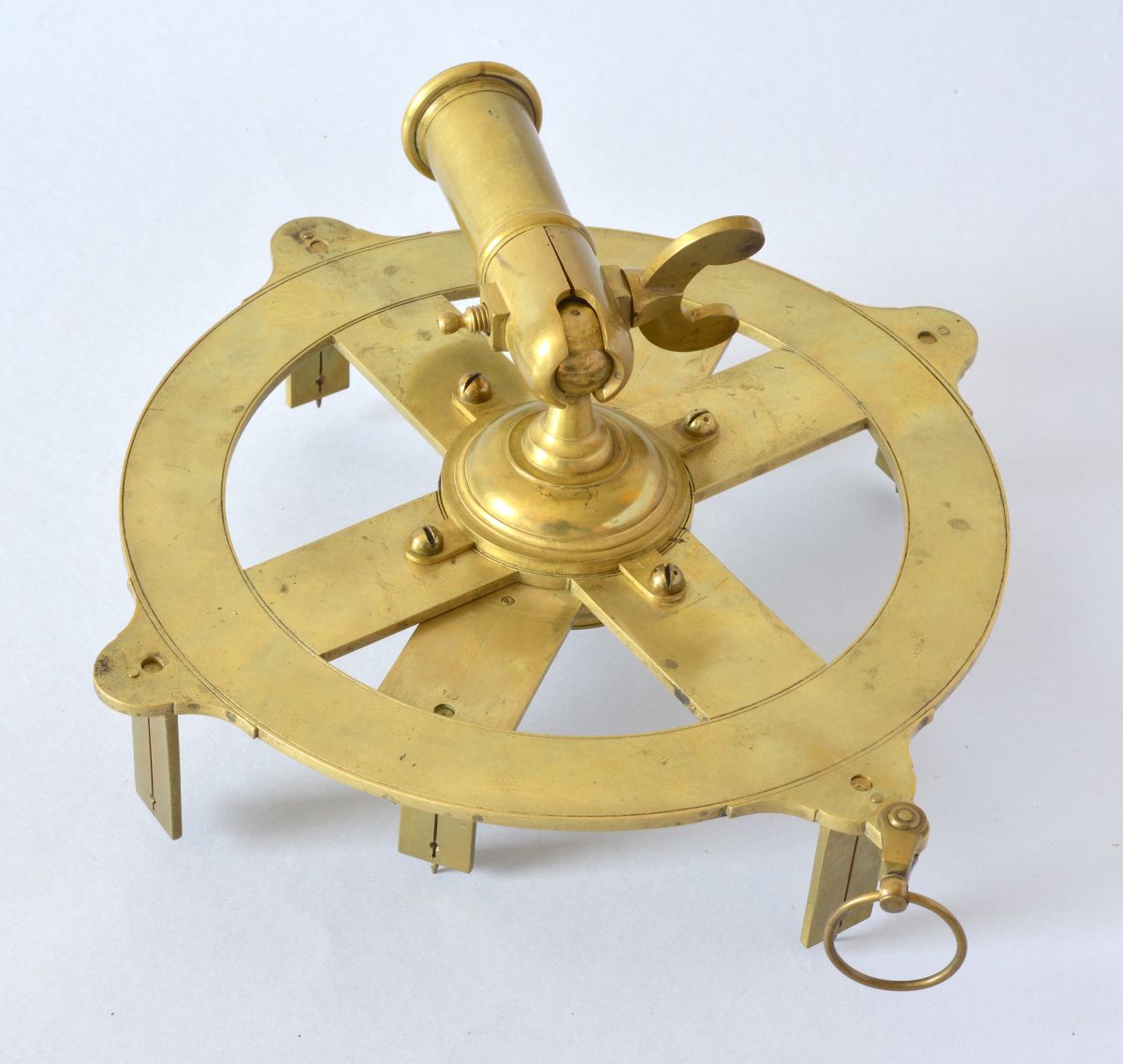

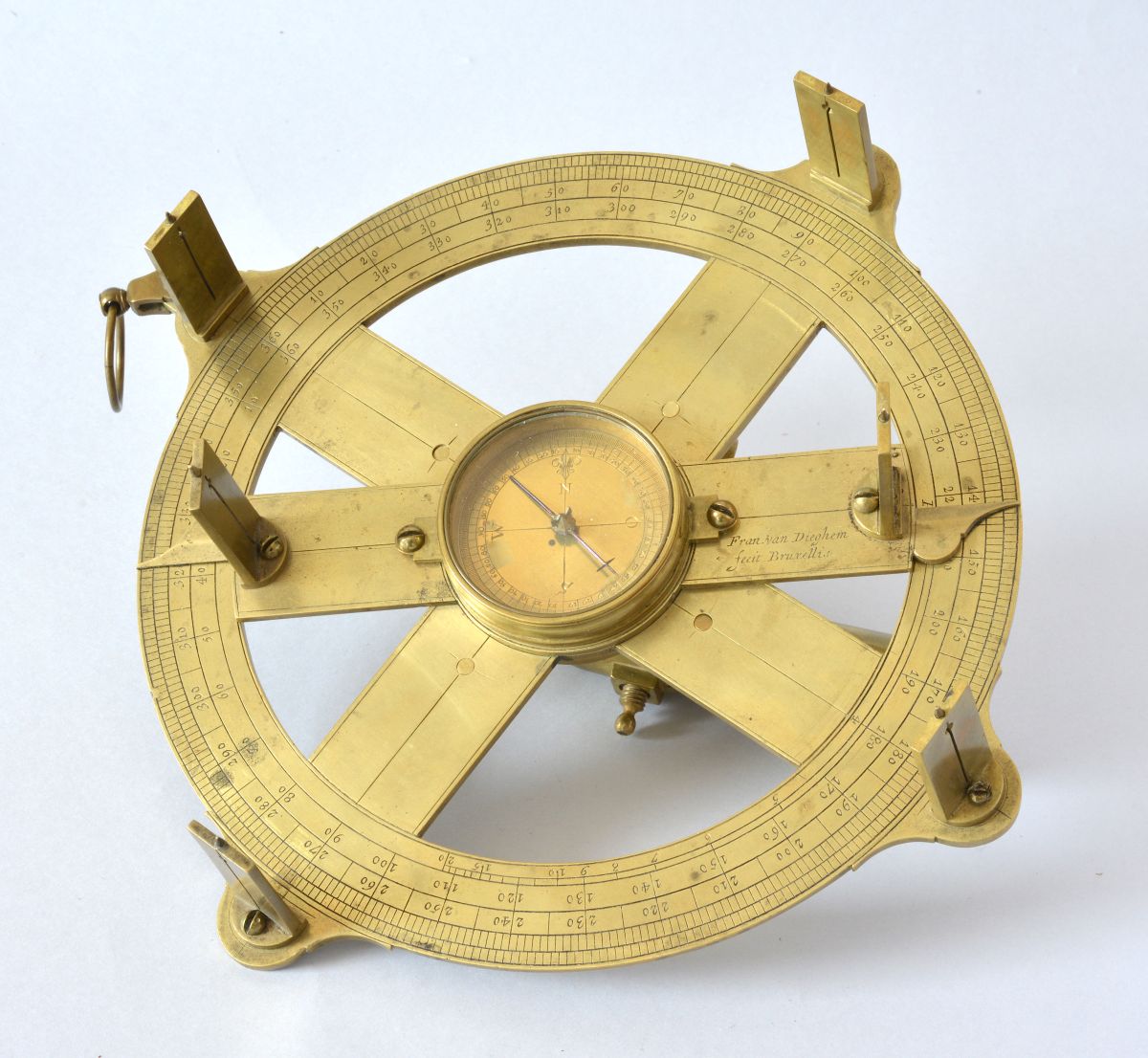

L'instrument a la forme d'une croix grecque inscrite dans un cercle, auquel sont attachés un anneau de suspension et quatre palettes de visée fixes (pinnules) surmontées d'une petite pointe.

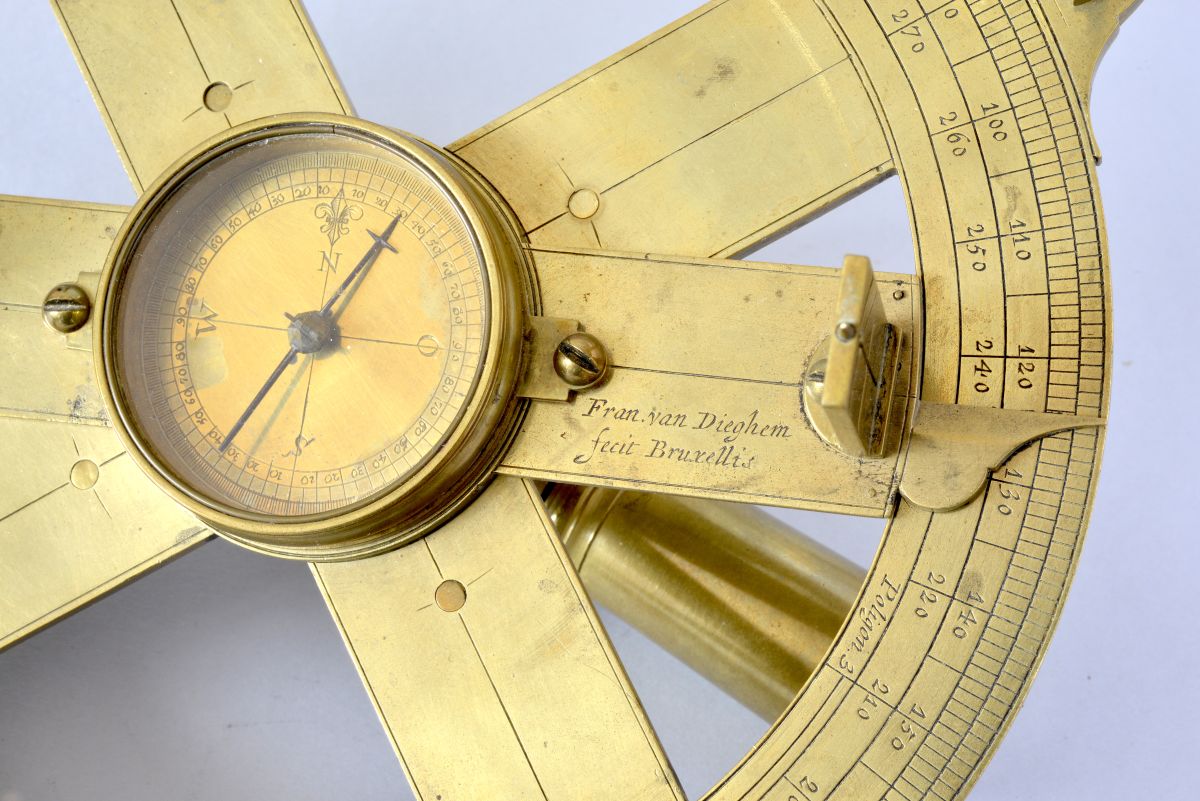

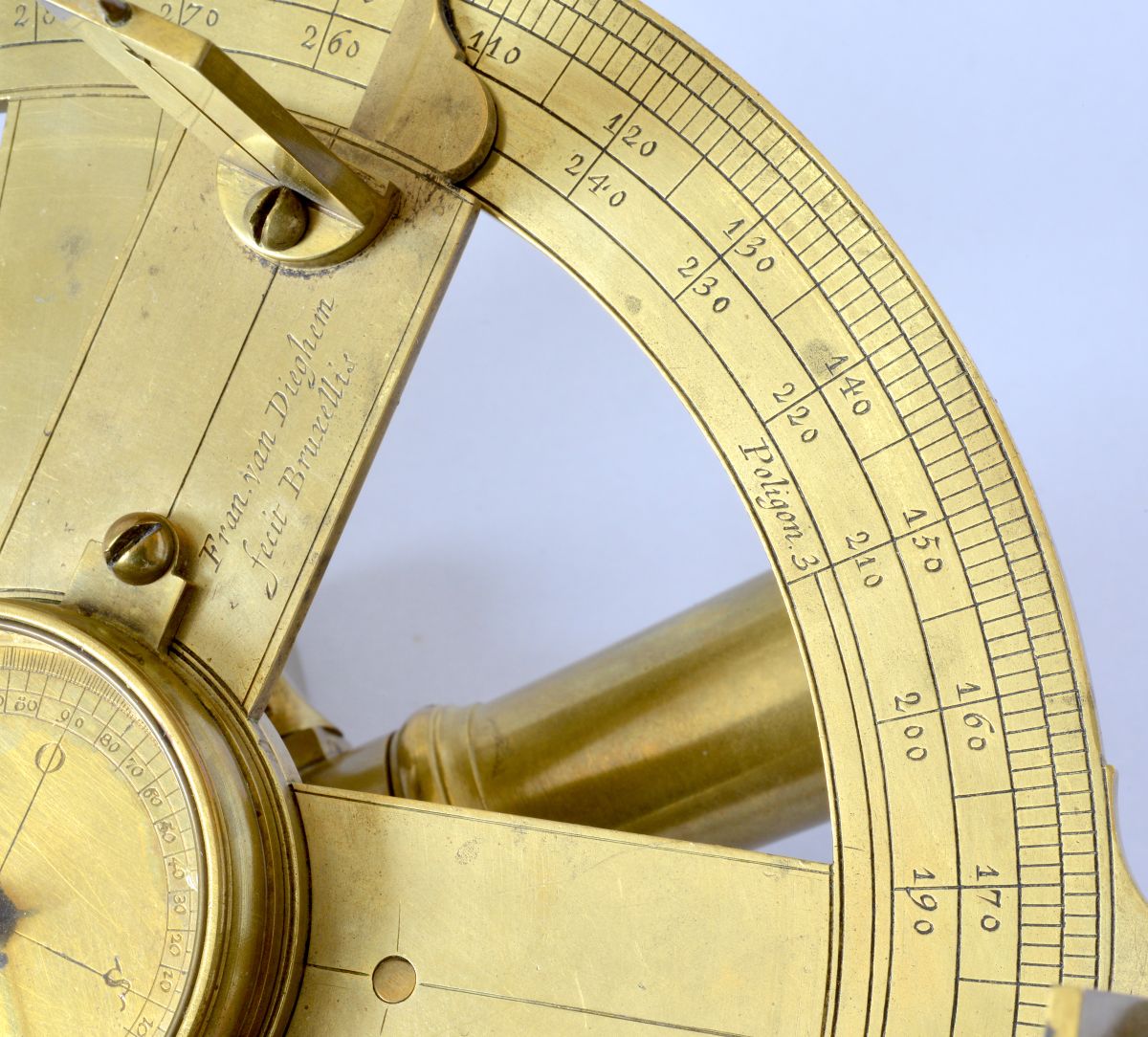

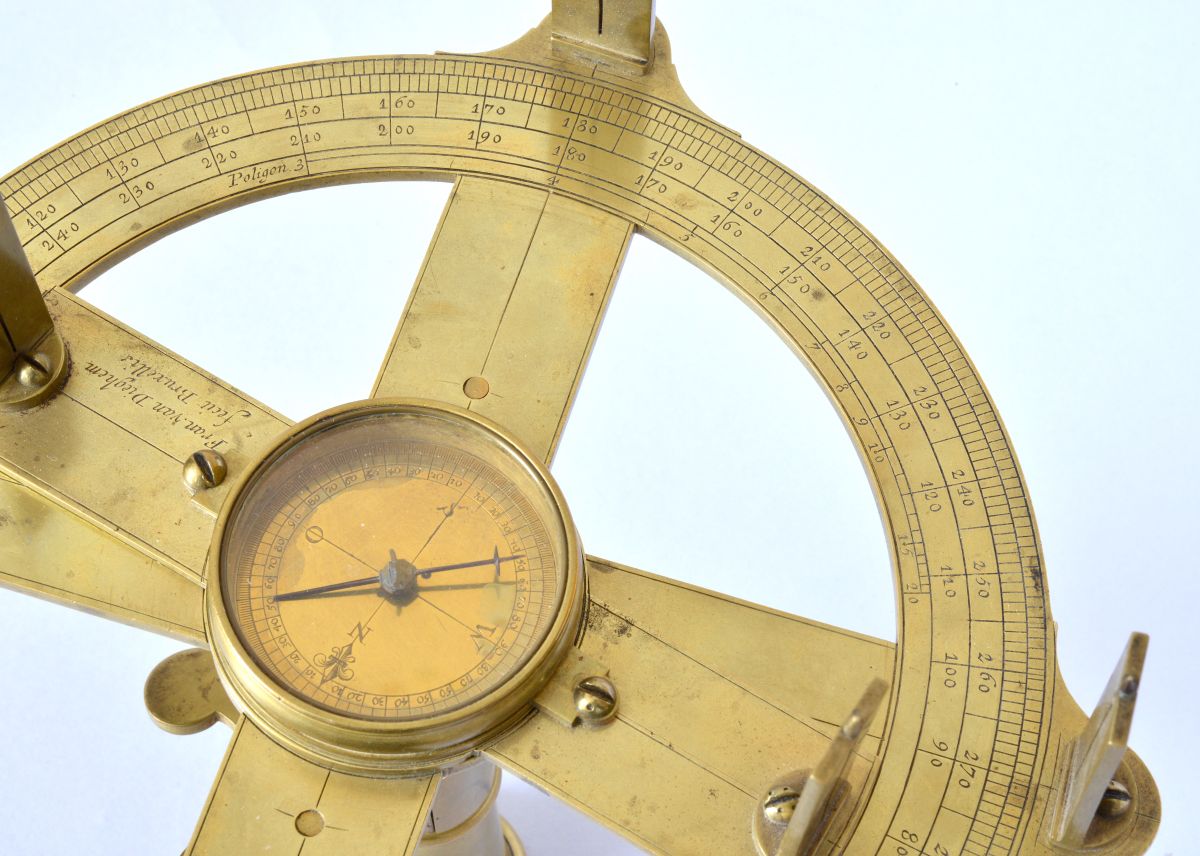

La boussole est gravée des 4 points cardinaux (N, O, S, W) et d'une fleur de lys, ainsi que d'une échelle circulaire graduée quatre fois de 0 à 90 degrés et subdivisée en 10 degrés et 1 degré. Une aiguille en acier bleui munie d'un pivot en laiton tourne librement au centre et l'ensemble de la boussole est surmonté d'un verre. Sur le côté droit de l'alidade (lorsque le nord de la boussole est en haut), la signature "Fran. Van Dieghem fecit Bruxellis".
Ce cercle de Hollande (cercle entier), également appelé théodolite simple ou « circumferentor », caractéristique du 17eme siècle, est un instrument extrêmement rare.
- Il s'agit du troisième cercle entier connu de Francis Van Dieghem.
- Il s'agit également d'un des rares théodolites flamands du 17ème siècle avec sa forme flamande caractéristique comme les premiers modèles connus de Damery ou Coignet.
- De plus, toutes les échelles sont très bien gravées et très précises, ce qui est également une caractéristique des ateliers flamands renommés.
A notre connaissance, seuls trois autres instruments signés Van Dieghem sont connus : deux cercles hollandais et un quadrant.
Nota 1: Gemma Frisius est l'inventeur de ce type d'instrument de mesure des angles horizontaux et verticaux. Il est décrit dans son « Libellum locorum describandorum ratione » (1553) qui a été inclus dans l'édition allemande des « Cosmographiae » de Pierre Appien (première édition 1529). Michel Coignet a amélioré la méthode en y ajoutant une règle tangente en 1613.
Nota 2 : Le cercle entier permet de mesurer l’angle formé entre deux points distants pour en mesurer la distance. Son principe de fonctionnement, ponctuel, permet d’en faire un usage aussi bien terrestre que céleste (calcul de position entre des astres).
Cet instrument est, par sa forme et son fonctionnement, proche de l’astrolabe, dont il dérive.
Dimensions : hauteur totale de 25,8 cm x diamètre de 18,6 cm
Bruxelles datable vers 1684.
Référence : D ex VD 12
